APM70板边2D全自动激光打码设备
本设备是利用激光，针对铜钉架（Lead Frame）与基板（Substrate）系列产品板边二维码、字符打标的全自动化设备
咨询电话：0512-6507 0150
电子邮箱：yj.tao@delphilaser.com■ 设备参数：
扫描幅面 | 120mm x120mm |
刻线宽度 | 60~100μm |
刻线速度 | 1m/s（典型）/3m/s(最大) |
2D码尺寸 | ≥0.6mmx0.6mm |
打标内容 | 各类1D、2D码/字符/LOGO等自定义内容 |
打标精度 | ±0.05mm（视觉定位）/±0.1mm(机械定位） |
盖 印 精 度 | ≤±100μm（选配视觉定位精度：±50μm） |
轨道开合方式 | 伺服驱动（无需更换KIT） |
定位方式 | 机械定位（选配视觉定位） |
AOI检查 | 专业2D读码器 |
■ 设备优势：
◆ 设备紧凑、布局合理，机构稳定、快速、高精度运转。
◆ 软件具备CIM功能、接口友好、维护方便。
■ 设备动作流程：
◆ 1、使用堆叠式双吸盘双工位架构供料；
◆ 2、利用吸盘吸取产品，同时会自动把隔纸吸取放置到专有的隔纸槽内；
◆ 3、产品放置在流道后会有视觉系统检测产品正反方向；
◆ 4、方向检查完成产品传送到打标区域，采用侧推定位/视觉定位做打标动作；
◆ 5、打标完成后产品传送到自检区域，对打印完成的2D做读取检查并和激光系统比对相关
内容；
◆ 6、把产品自动收入料盒。
■ 应用领域：
针对铜钉架（Lead Frame）与基板（Substrate）系列产品板边二维码、字符打标

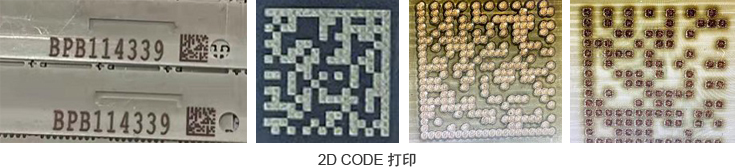

■ 加工效果示例图
